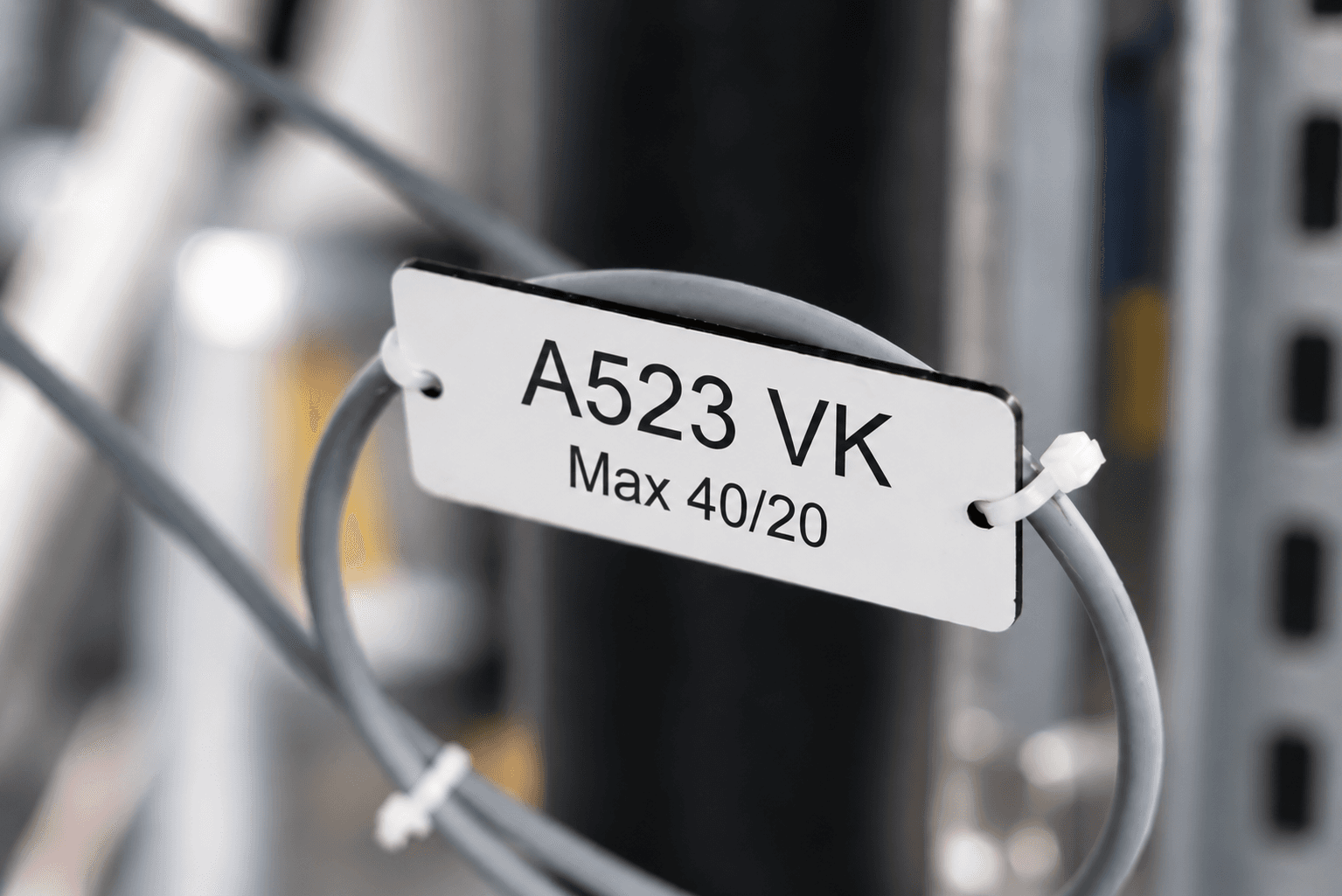

Laitekyltti A523 VK kiinnitettynä nippusiteillä kaapeliin

Laitekyltit ja teollisuuskyltit

Kaiverretut tunnuskyltit koneisiin, prosessilaitteisiin, putkistoihin ja ohjauskeskuksiin. Kirjoita laitetunnukset itse ja tilaa koko kohteen kyltit kerralla.

Esimerkkejä teollisuuskylteistä

Nämä kyltit on piirretty samalla työkalulla, jolla suunnittelet omasi. Teksti, koko, väri ja muoto ovat vapaasti valittavissa.

Valkoinen teksti sinisellä

Valkoinen teksti mustalla

Musta teksti valkoisella

Musta teksti keltaisella

Valkoinen teksti mustalla

Valkoinen teksti vihreällä

Laitetunnukset

Kun kyltissä on sama tunnus kuin piirustuksissa ja huoltojärjestelmässä, oikea laite löytyy huollossa, varaosatilauksessa ja vikatilanteessa ilman arvailua. Tunnukset voivat noudattaa SFS-EN IEC 81346 -standardin järjestelmää tai laitoksen omaa käytäntöä.

  • Laitteen tunnus, esim. P-101, -Q12 tai A523
  • Laitteen nimi tai tehtävä, esim. SYÖTTÖPUMPPU
  • Linja, osasto tai prosessin vaihe
  • Viittaus piirustukseen tai huolto-ohjeeseen

Kiinnitys

Laitekyltti kiinnitetään ruuveilla tai niiteillä, teippitaustalla tai nippusiteillä kaapeliin tai putkeen. Teksti kaiverretaan pintakerroksen läpi, joten se ei kulu pois kuten tarrasta.

  • Kaksi kiinnitysreikää ruuveille, niiteille tai nippusiteille
  • Teippitausta tasaisille pinnoille
  • Ripustettava kyltti putkiin ja venttiileihin
  • Reiän halkaisija 2–5 mm

Kyltit teollisuuteen ja tuotantoon

Koneet ja tuotantolinjat

Linjojen, koneiden ja työpisteiden tunnukset samoilla nimillä kuin huoltojärjestelmässä.

Prosessilaitteet ja säiliöt

Pumput, säiliöt, lämmönsiirtimet ja venttiilit merkitään prosessikaavion tunnuksilla.

Prosessiputkistot ja paineilma

Ripustettava kyltti kertoo, mikä aine putkessa kulkee, esim. PAINEILMA tai JÄÄHDYTYSVESI. Virtaussuunnan voi kirjoittaa sanoin.

Ohjauskeskukset ja kenttälaitteet

Keskusten, kenttälaitteiden ja turvakytkimien tunnukset sekä kaapelikyltit.

Väri kohteen mukaan

Kuusi värivaihtoehtoa. Valitse värit laitoksen merkintäohjeen mukaan, niin saman järjestelmän kyltit tunnistaa yhdellä silmäyksellä.

  • Musta teksti valkoisella

  • Valkoinen teksti mustalla

  • Valkoinen teksti sinisellä

  • Valkoinen teksti vihreällä

  • Valkoinen teksti punaisella

  • Musta teksti keltaisella

Usein kysyttyä teollisuuskylteistä

Kyllä. Jokainen kyltti on oma rivinsä projektissa. Monista valmis kyltti ja vaihda vain tunnus, esim. P-101, P-102 ja P-103, niin koko sarja on samannäköinen.

Emme. Koneen tyyppikilpeen kuuluvat valmistajan tiedot ja CE-merkintä, ja se tehdään yleensä metallista. Me teemme kaiverrettuja tunnus- ja merkintäkylttejä, joissa on tekstiä.

Kylttiin kaiverretaan tekstiä, ei symboleja, joten varoitus-, kielto- ja turvamerkkejä ei voi tehdä.

Ruuveilla tai niiteillä kahdesta kiinnitysreiästä, teippitaustalla tasaiseen pintaan tai nippusiteillä kaapeliin. Putkiin ja venttiileihin sopii ripustettava kyltti.

Kaksikerroksisesta kaiverruslevystä, joka on 0,8 tai 1,6 mm paksu. Teksti kaiverretaan pintakerroksen läpi, joten se ei kulu pois kuten tarrasta.

Merkitse laitoksen laitteet kerralla
