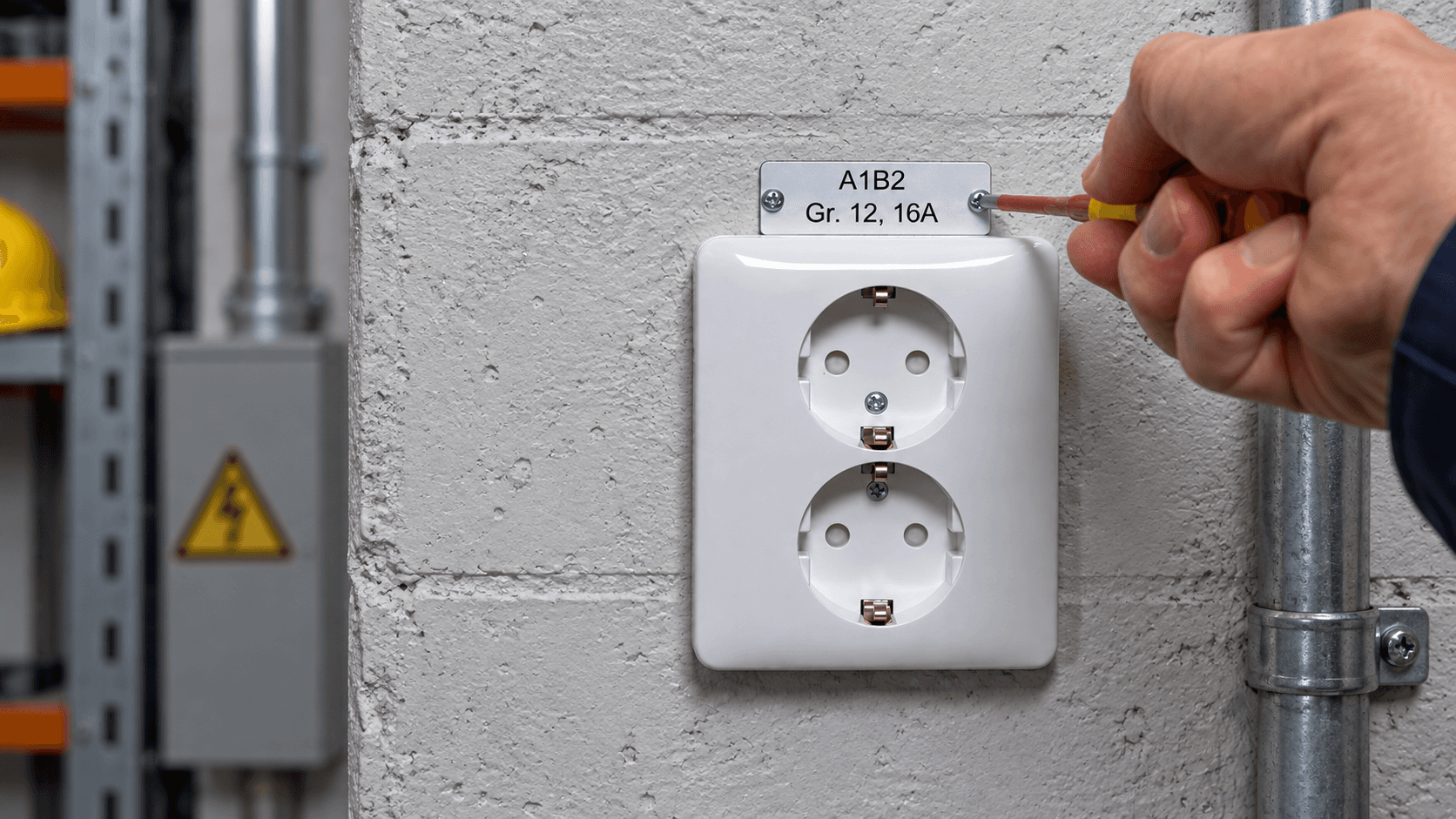

Ryhmäkyltti A1B2 Gr. 12, 16A kiinnitetään ruuveilla pistorasian yläpuolelle

Sähkökeskuskyltit ja sähköasennuskyltit

Kaiverretut kyltit sähkökeskuksiin, ryhmiin, pistorasioihin ja kaapeleihin. Kirjoita tunnukset itse ja tilaa koko kohteen kyltit kerralla.

Esimerkkejä sähköasennuskylteistä

Nämä kyltit on piirretty samalla työkalulla, jolla suunnittelet omasi. Teksti, koko, väri ja muoto ovat vapaasti valittavissa.

Valkoinen teksti mustalla

Valkoinen teksti sinisellä

Musta teksti keltaisella

Musta teksti valkoisella

Valkoinen teksti punaisella

Valkoinen teksti mustalla

Sähkökeskuksen merkintä

Kun keskus, pääkytkin ja jokainen ryhmä on merkitty samoilla tunnuksilla kuin piirustuksissa ja ryhmäluettelossa, oikea ryhmä löytyy huollossa ja vikatilanteessa ilman arvailua.

  • Keskuksen tunnus, esim. PK, RK1 tai JK2
  • Ryhmän numero ja sulakkeen koko, esim. F12 16A
  • Mitä ryhmä syöttää, esim. VALAISTUS tai KEITTIÖ
  • Pääkytkimen ja syötön merkintä

Kaapelikyltit

Kaapelikyltti kiinnitetään kaapeliin nippusiteellä. Se kertoo kaapelin tunnuksen ja reitin, joten oikea kaapeli löytyy myös kaapelihyllyltä muiden joukosta.

  • Ripustettava kyltti tai kaksi reikää nippusiteelle
  • Reiän halkaisija 2–5 mm
  • Tunnus ja reitti, esim. W12 PK - RK1

Kyltit sähköasennuksiin

Sähkökeskukset

Pää-, ryhmä- ja alakeskusten tunnukset keskuksen oveen tai kanteen, ruuveilla tai teippitaustalla.

Ryhmä- ja sulakekyltit

Pieni kyltti jokaisen ryhmän tai sulakkeen kohdalle kertoo, mitä se syöttää. Lyhyestä tunnuksesta tulee pieni kyltti.

Pistorasia- ja kytkinkyltit

Pistorasiakyltti kertoo, mistä keskuksesta ja ryhmästä rasia saa syöttönsä, esim. RK1-12. Vikatilanteessa oikea sulake löytyy heti.

Laitteet ja turvakytkimet

Moottorit, turvakytkimet ja ohjauskeskukset merkitään samoilla tunnuksilla kuin piirustuksissa.

Väri kohteen mukaan

Kuusi värivaihtoehtoa. Valitse värit kohteen merkintäohjeen mukaan, niin saman keskuksen kyltit tunnistaa yhdellä silmäyksellä.

  • Musta teksti valkoisella

  • Valkoinen teksti mustalla

  • Valkoinen teksti sinisellä

  • Valkoinen teksti vihreällä

  • Valkoinen teksti punaisella

  • Musta teksti keltaisella

Usein kysyttyä sähköasennuskylteistä

Teippitaustainen kyltti kiinnitetään keskuksen kanteen tai oveen. Kyltin voi kiinnittää myös ruuveilla tai niiteillä kahdesta kiinnitysreiästä.

Kyltti mitoittuu tekstin ja fonttikoon mukaan, joten lyhyestä tunnuksesta tulee pieni kyltti. Voit säätää fonttikokoa ja mittoja itse ja näet tarkan mittakuvan ennen tilausta.

Kylttiin kaiverretaan tekstiä, ei symboleja, joten varoitusmerkkejä, kuten jännitteestä varoittavaa salamaa, ei voi kaivertaa.

Kyllä. Lisää kaikki keskusten, ryhmien ja kaapeleiden kyltit samaan projektiin: jokaisella kyltillä voi olla oma tekstinsä, värinsä, muotonsa ja kappalemääränsä, ja projekti tilataan kerralla.

Kaksikerroksisesta kaiverruslevystä, joka on 0,8 tai 1,6 mm paksu. Teksti kaiverretaan pintakerroksen läpi, joten se ei kulu pois kuten tarrasta.

Merkitse kohteen keskukset ja ryhmät kerralla
